igbt模块接线方法,IGBT模块接线方法详解

IGBT模块接线方法详解

随着电力电子技术的不断发展，IGBT（绝缘栅双极型晶体管）模块因其高效率、高可靠性等优点，被广泛应用于变频器、逆变器、UPS不间断电源等设备中。正确的IGBT模块接线方法对于设备的稳定运行至关重要。本文将详细介绍IGBT模块的接线方法，帮助读者更好地理解和操作。

一、IGBT模块概述

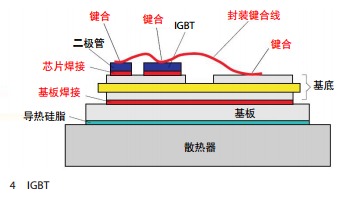

IGBT模块是一种集成了IGBT芯片、续流二极管、驱动电路和散热器等元件的模块化产品。它具有以下特点：

高效率：IGBT模块具有较低的导通压降和开关损耗，能够提高系统的整体效率。

高可靠性：模块化设计提高了产品的可靠性，降低了故障率。

安装方便：模块化设计使得安装和维护更加方便。

二、IGBT模块接线步骤

1. 准备工作

在接线前，请确保已准备好以下工具和材料：

绝缘手套、绝缘胶带等安全防护用品。

万用表、示波器等测试工具。

合适的导线、接线端子等接线材料。

2. 模块安装

将IGBT模块安装在散热器上，确保模块与散热器之间涂有散热绝缘混合剂，以降低接触热阻。

3. 连接电源

将电源的正极连接到IGBT模块的阳极（+），负极连接到阴极（-）。

4. 连接负载

将负载连接到IGBT模块的阳极和阴极之间。

5. 连接驱动电路

将驱动电路的输入端连接到IGBT模块的栅极（G），输出端连接到驱动电路的输出端。

6. 连接续流二极管

将续流二极管的阳极连接到IGBT模块的阳极，阴极连接到负载。

7. 连接散热器

将散热器与IGBT模块通过螺钉固定，确保接触良好。

三、注意事项

1. 接线前，请仔细阅读IGBT模块的数据手册，了解各引脚的功能和接线要求。

2. 在接线过程中，请确保操作人员佩戴绝缘手套和绝缘胶带，防止触电。

3. 连接导线时，请确保导线与接线端子连接牢固，避免松动。

4. 在连接电源和负载时，请确保电源和负载的电压与IGBT模块的额定电压相匹配。

5. 在连接驱动电路时，请确保驱动电路的输出电压和电流满足IGBT模块的要求。

6. 在连接续流二极管时，请确保二极管的额定电流和电压满足负载的要求。
