系统数据流图：理解信息流动的关键工具

在软件工程和系统设计中，系统数据流图（System Data Flow Diagram，简称DFD）是一种重要的工具，它帮助我们可视化地理解信息在系统中的流动。本文将深入探讨系统数据流图的概念、作用以及如何绘制。

一、什么是系统数据流图

二、系统数据流图的作用

1. 理解系统功能：DFD可以帮助我们清晰地理解系统的功能，包括数据如何被处理和转换。

2. 识别数据流：通过DFD，我们可以识别数据在系统中的流动路径，包括数据的来源、处理过程和去向。

4. 沟通工具：DFD是一种有效的沟通工具，可以帮助开发人员、项目经理和利益相关者之间进行有效的沟通。

三、如何绘制系统数据流图

1. 确定系统边界：我们需要确定DFD所描述的系统边界，即系统的输入和输出。

2. 识别数据流：接着，识别系统中的数据流，包括数据源、处理过程和目标。

3. 选择符号：DFD使用特定的符号来表示不同的元素，如矩形表示处理过程，箭头表示数据流。

4. 绘制流程图：根据上述信息，使用DFD符号绘制流程图。

5. 审查和迭代：完成初步的DFD后，进行审查和迭代，确保其准确性和完整性。

四、系统数据流图的类型

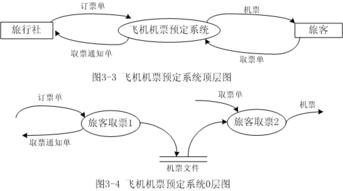

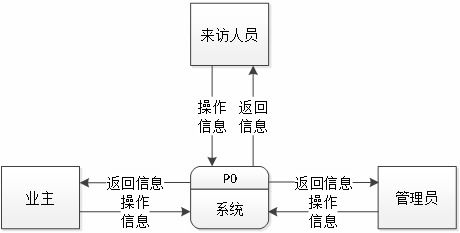

1. 0级DFD：也称为上下文图，展示整个系统的边界和主要的数据流。

2. 1级DFD：在0级DFD的基础上，细化系统的主要处理过程。

3. 2级及以下DFD：继续细化处理过程，可以创建更详细的DFD，直到达到所需的粒度。

五、系统数据流图的应用实例

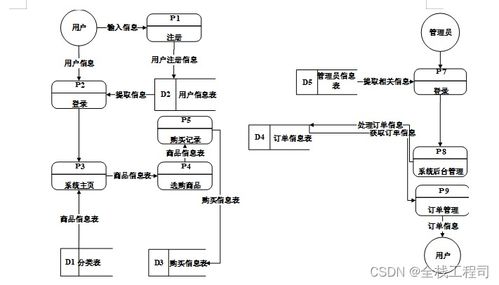

以一个简单的在线购物系统为例，我们可以使用DFD来描述用户下单、支付和发货的过程。在这个例子中，DFD将展示用户数据如何从浏览器传递到服务器，经过处理，最终生成订单和发货信息。
