msp430 系统时钟,MSP430系统时钟配置与优化技巧

你有没有想过，你的MSP430单片机里面，那些看似默默无闻的时钟，其实就像是一台精密的钟表，悄无声息地掌控着整个系统的节奏呢？今天，就让我带你一起揭开MSP430系统时钟的神秘面纱，看看它是如何让这颗小芯片跳动的。

一、时钟家族的成员

MSP430的系统时钟家族，成员可是不少呢！它们分别是：

1. LFXT1CLK：这位是低速/高速晶振源，通常情况下，它会接上一个32.768kHz的晶振，但别小看了它，它还能在400kHz到16MHz的频率范围内工作哦！

2. XT2CLK：这位可是高频晶振源，通常情况下，它会接上一个8MHz的晶振，当然，它也能在400kHz到16MHz的频率范围内工作。

3. DCOCLK：这位是内部晶振，由RC震荡回路构成，它的复位值是1.1MHz，但别急，它还能通过软件调节频率。

4. VLOCLK：这位是内部低功耗振荡器，频率固定在12kHz，非常适合低功耗应用。

二、时钟的“工作模式”

这些时钟成员，它们都有自己的“工作模式”，比如LFXT1CLK可以在低频模式和高频模式之间切换，XT2CLK和DCOCLK也可以根据自己的需求调整频率。

三、时钟的“分工”

MSP430的系统时钟，可不是随便乱用的，它们都有自己的“分工”：

1. ACLK：这位是辅助时钟，通常由LFXT1CLK提供，它可以通过软件控制分频系数。

2. MCLK：这位是主时钟，为系统内核提供时钟，它可以从三个时钟源中选择。

3. SMCLK：这位是辅助主时钟，也可以由软件选择时钟源。

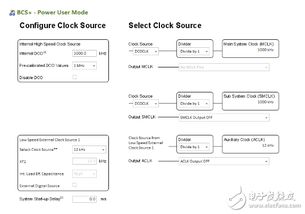

四、时钟的“设置”

想要让这些时钟成员按照你的意愿工作，就需要进行设置。在MSP430中，时钟的设置主要通过以下几个寄存器来完成：

1. DCOCTL：这是DCO时钟控制寄存器，它决定了DCO的频率。

2. BCSCTL1：这是基本时钟系统控制寄存器1，它决定了ACLK、MCLK和SMCLK的时钟源。

3. BCSCTL2：这是基本时钟系统控制寄存器2，它决定了ACLK的分频系数。

五、时钟的“应用”

了解了MSP430的系统时钟，你就可以在项目中灵活运用它们了。比如，你可以根据需要选择合适的时钟源，调整时钟频率，实现低功耗应用，或者提高系统的运行速度。

MSP430的系统时钟，就像是一台精密的钟表，默默无闻地掌控着整个系统的节奏。通过了解和掌握这些时钟成员，你就可以让MSP430在你的项目中发挥出最大的潜力。所以，赶快行动起来，揭开MSP430系统时钟的神秘面纱吧！
