matlab 连续系统,Matlab连续系统建模与仿真技术解析

你有没有想过，那些看似复杂的连续系统，其实只要用对了工具，就能变得简单易懂呢？今天，就让我带你一起探索MATLAB这个强大的工具，看看它是如何让连续系统变得触手可及的！

MATLAB：你的系统建模小助手

MATLAB，全称Matrix Laboratory，是一款在科研、工程和教育领域都备受欢迎的数学计算软件。它拥有简洁的语法、丰富的内置函数和强大的图形界面，简直就是系统建模和仿真的神器。而Simulink，作为MATLAB的一个附加模块，更是让连续系统的建模和仿真变得轻松愉快。

Simulink：图形化建模，轻松上手

想象你面前有一个复杂的连续系统，各种参数和变量让人眼花缭乱。别担心，Simulink的出现，让你可以像搭积木一样，用图形化的方式构建系统模型。

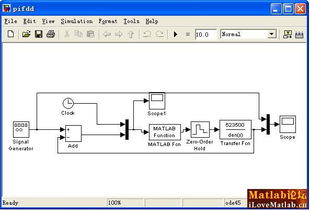

在Simulink中，你只需要拖拽各种模块，就可以构建出连续系统的模型。比如，你可以用传递函数模块来表示系统的动态特性，用积分器模块来模拟系统的积分运算，用示波器模块来观察系统的输出波形。

连续系统建模：从理论到实践

那么，如何用MATLAB和Simulink来构建一个连续系统的模型呢？下面，我就以一个简单的例子来展示一下整个过程。

假设我们要模拟一个简单的RC低通滤波器。首先，我们需要确定滤波器的传递函数。根据RC低通滤波器的定义，其传递函数为：

\\[ H(s) = \\frac{1}{1 + sRC} \\]

其中，\\( s \\) 是拉普拉斯变换中的复变量，\\( R \\) 是电阻，\\( C \\) 是电容。

接下来，我们就可以在Simulink中构建这个滤波器的模型了。首先，在Simulink库浏览器中找到传递函数模块，并将其拖拽到模型窗口中。双击传递函数模块，输入上述传递函数的表达式。

接下来，我们需要添加输入和输出端口。在模型窗口中，右键点击传递函数模块，选择“添加输入”和“添加输出”。这样，我们就可以将输入信号和输出信号连接到传递函数模块了。

我们还需要添加一个示波器模块来观察输出波形。将示波器模块拖拽到模型窗口中，并将其输出端口连接到传递函数模块的输出端口。

现在，我们的RC低通滤波器模型就构建完成了。接下来，我们可以通过仿真来观察滤波器的性能。

仿真结果：直观展示系统特性

在Simulink中，我们可以通过仿真来观察系统的动态特性。比如，我们可以输入一个正弦信号作为输入，然后观察滤波器的输出波形。

通过观察仿真结果，我们可以直观地看到滤波器的频率响应、相位响应等特性。这样，我们就可以更好地理解连续系统的行为，为实际应用提供参考。

MATLAB：不止是建模，还能做什么？

当然，MATLAB和Simulink的功能远不止建模和仿真。它们还可以帮助我们进行参数优化、系统分析、数据可视化等。

比如，我们可以利用MATLAB的优化工具箱来优化系统的参数，使其性能达到最佳。我们还可以利用MATLAB的数据分析工具箱来分析仿真结果，提取有用的信息。

MATLAB和Simulink是构建和仿真连续系统的强大工具。无论是科研人员、工程师还是学生，都可以利用它们来提高工作效率，解决实际问题。快来试试吧，相信你一定会爱上它们！
