plc硬件系统组成,PLC硬件系统组成概述

亲爱的读者们，你是否曾好奇过那些在工厂里默默无闻，却掌控着整个生产线节奏的神秘设备？没错，我要说的就是PLC——可编程逻辑控制器。它就像工厂里的“大脑”，指挥着各种机器和设备高效运转。今天，就让我带你一探究竟，揭开PLC硬件系统的神秘面纱。

CPU：工厂的“大脑”

PLC的“大脑”非CPU莫属。它负责接收来自编程器的指令和数据，然后指挥整个系统有条不紊地工作。CPU的主要任务包括：

1. 接收指令：CPU会从编程器中读取用户程序和数据，确保一切按照既定计划进行。

2. 诊断故障：当系统出现问题时，CPU会迅速诊断电源、内部电路和编程错误，确保问题得到及时解决。

3. 数据处理：CPU会通过输入接口接收现场状态或数据，并存入输入映象寄存器或数据寄存器中。

4. 执行程序：CPU会逐条读取用户程序，经过解释后执行，并根据执行结果更新标志位和输出映象寄存器的内容。

5. 输出控制：CPU会通过输出单元将处理结果送给被控制对象，实现控制目的。

存储器：记忆的宝库

PLC的存储器分为两种：RAM和ROM。RAM是可读/写操作的随机存储器，主要用于存放用户程序、数据和中间结果。而ROM则是只读存储器，包括PROM、EPROM和EEPROM，主要用于存放系统程序、监控程序和编译程序。

输入/输出单元：工厂的“手脚”

输入/输出单元是PLC与工业生产现场之间的连接部件，通常称为I/O单元或I/O模块。它负责接收被控对象的各种数据，并将处理结果送给被控制对象。

1. 输入单元：接收输入设备的控制信号，如按钮、开关、传感器等。

2. 输出单元：将经主机处理过的结果通过输出电路去驱动输出设备，如电机、电磁阀、指示灯等。

通信接口：工厂的“桥梁”

PLC配有各种通信接口，如RS-232、RS-485、以太网等。这些接口一般都带有通信处理器，使PLC能够与监视器、打印机、其他PLC或其他设备进行通信。

电源单元：工厂的“心脏”

电源单元为CPU、存储器、I/O接口等内部电子电路提供电源支持。它确保PLC在正常工作状态下稳定运行。

编程器：工厂的“画笔”

编程器是用于编写和修改PLC用户程序的设备。它通常包括编程软件和编程器本身。通过编程器，你可以轻松地创建和修改控制程序，实现各种复杂的控制任务。

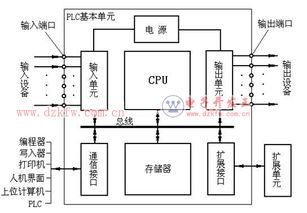

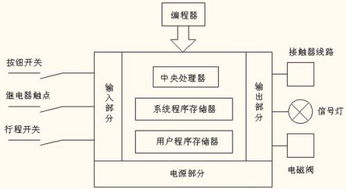

来说，PLC硬件系统由CPU、存储器、输入/输出单元、通信接口、电源单元和编程器等部分组成。这些部件协同工作，确保工厂生产线的稳定运行。了解了这些，你是否对PLC有了更深入的认识呢？下次当你经过工厂时，不妨多留意一下那些默默无闻的PLC，它们可是工厂的“大脑”哦！
