MES系统架构图解析：构建高效生产管理平台

随着工业4.0的推进，制造执行系统（MES）作为连接企业资源计划（ERP）和底层过程控制系统的桥梁，其重要性日益凸显。本文将深入解析MES系统的架构图，帮助读者理解其设计理念与功能布局。

一、MES系统概述

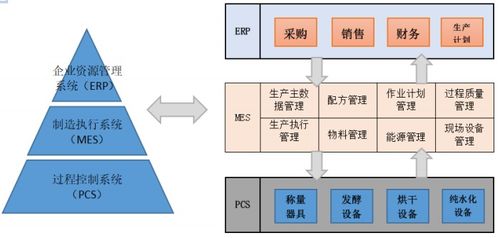

MES系统是现代工业自动化和信息化的重要组成部分，它位于ERP系统与底层过程控制系统（如SCADA）之间，负责生产管理和控制。MES系统的主要目标是确保生产计划的有效执行与车间现场控制的紧密结合，从而提高生产效率，降低成本。

二、MES系统架构图解析

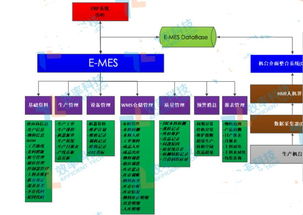

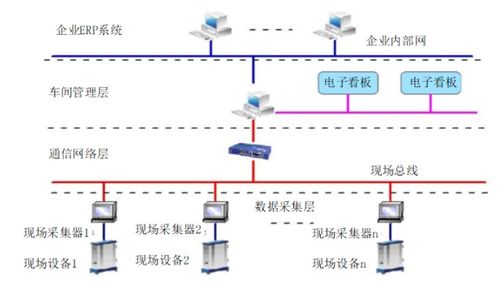

MES系统的架构图通常包括以下几个层次：

1. 资源层

资源层是MES系统的底层，主要包括基础设施和基础功能。这一层负责提供MES系统运行所需的硬件资源，如服务器、网络设备等，以及软件资源，如操作系统、数据库等。

2. 集成层

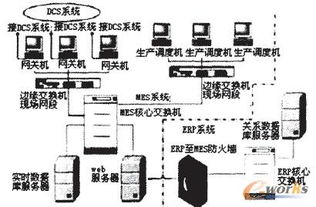

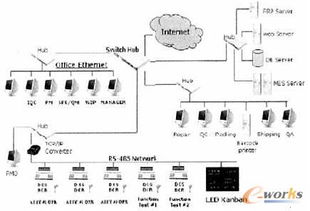

集成层负责将MES系统与ERP、SCADA等系统进行集成。这一层通常采用服务导向架构（SOA）技术，通过API接口实现不同系统之间的数据交换和业务协同。

3. 业务层

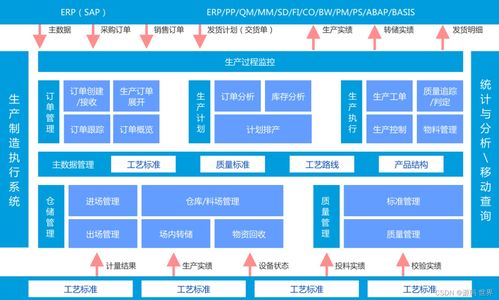

业务层是MES系统的核心，包括生产计划、生产调度、质量控制、设备管理、仓储管理等功能模块。这些模块共同构成了MES系统的业务逻辑，实现了生产过程的全面管理。

4. 展现层

展现层负责将MES系统的业务数据以可视化的形式呈现给用户。这一层通常包括报表、图表、仪表盘等界面元素，帮助用户直观地了解生产状况。

5. 技术服务平台

技术服务平台为MES系统提供技术支持，包括SOA引擎、AJAX引擎、工作流引擎等。这些技术组件协同作业，共同实现MES系统的各项功能。

三、MES系统架构图的应用

MES系统架构图的应用主要体现在以下几个方面：

1. 系统设计

通过分析MES系统架构图，可以更好地理解系统的设计理念，为系统开发提供指导。

2. 系统集成

MES系统架构图有助于分析不同系统之间的集成关系，实现高效的数据交换和业务协同。

3. 系统优化

通过对MES系统架构图的分析，可以发现系统中的瓶颈和不足，为系统优化提供依据。

MES系统架构图是理解MES系统设计、集成和优化的重要工具。通过本文的解析，相信读者对MES系统架构图有了更深入的认识。在实际应用中，MES系统架构图将帮助企业和开发者构建高效的生产管理平台，推动企业数字化转型。
