TN-S与TN-C-S供电系统：特点、应用与选择指南

随着电力系统的不断发展，TN-S和TN-C-S供电系统因其独特的安全性和实用性，在工业和民用建筑中得到广泛应用。本文将详细介绍这两种供电系统的特点、应用场景以及如何选择合适的供电系统。

TN-S供电系统的特点

TN-S供电系统，即三相五线制供电系统，其特点如下：

中性导体（N）和保护导体（PE）分开布线，各自独立，提高了系统的安全性能。

中性导体主要用于工作电压的平衡，而保护导体则用于保护人身安全和设备安全。

TN-S系统适用于大型工业和商业建筑，以及需要高度可靠性的应用程序。

在TN-S系统中，即使中性导体出现故障，也不会影响保护导体的正常工作。

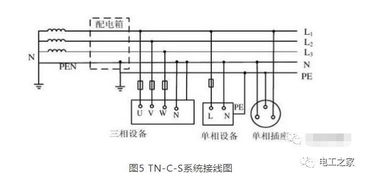

TN-C-S供电系统的特点

TN-C-S供电系统，即三相四线制供电系统，其特点如下：

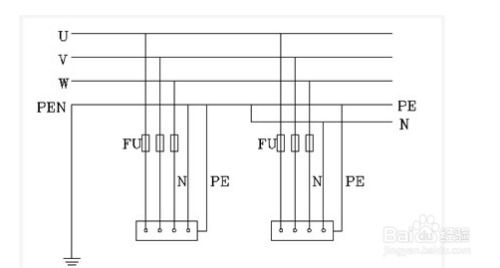

在变压器引出端采用TN-C方式，即中性导体和保护导体共用一条导线（PEN）。

在进入建筑物后，将PEN中的中性导体和保护导体分开，形成TN-S系统。

TN-C-S系统适用于中等规模的商业和工业建筑，以及要求不严格的民用建筑。

TN-C-S系统在进入建筑物前，中性导体和保护导体共用，降低了安装成本。

TN-S与TN-C-S供电系统的应用场景

以下是TN-S和TN-C-S供电系统的典型应用场景：

TN-S系统：

大型工业和商业建筑

需要高度可靠性的应用程序

爆炸危险环境

TN-C-S系统：

中等规模的商业和工业建筑

要求不严格的民用建筑

变压器及一级配电用TN-C，建筑二级配电用TN-S

如何选择TN-S与TN-C-S供电系统

在选择TN-S或TN-C-S供电系统时，应考虑以下因素：

安全性能：TN-S系统安全性更高，适用于对安全要求较高的场合。

经济成本：TN-C-S系统在安装成本上相对较低，适用于对成本敏感的项目。

应用场景：根据建筑物的规模、用途以及安全要求，选择合适的供电系统。

法规要求：遵守国家和地方的电力法规，确保供电系统的合规性。

TN-S和TN-C-S供电系统在电力系统中具有广泛的应用。了解这两种供电系统的特点、应用场景以及选择指南，有助于我们在实际工程中做出合理的选择，确保电力系统的安全、可靠和经济运行。
