matlab二阶系统的阶跃响应,二阶系统的基本概念

在自动控制系统中，二阶系统因其广泛的应用而备受关注。二阶系统的阶跃响应是评估其动态性能的重要手段。本文将利用MATLAB软件对二阶系统的阶跃响应进行分析，探讨系统参数对响应的影响，并展示如何通过MATLAB进行仿真实验。

二阶系统的基本概念

二阶系统是指具有两个独立能控能观状态的一阶线性时不变系统。其传递函数通常表示为：

[ G(s) = frac{omega_n^2}{s^2 + 2zetaomega_ns + omega_n^2} ]

其中，(omega_n)为无阻尼自然频率，(zeta)为阻尼比。无阻尼自然频率和阻尼比是描述二阶系统动态性能的两个重要参数。

阶跃响应分析

阶跃响应是指系统在单位阶跃输入下的输出响应。对于二阶系统，其阶跃响应可以表示为：

[ y(t) = frac{1}{1 + zetaomega_ntau + omega_n^2tau^2} ]

其中，(tau = frac{t}{omega_n})为时间标度。阶跃响应曲线可以直观地反映系统的动态性能，包括上升时间、峰值时间、超调量和稳态误差等指标。

MATLAB仿真实验

以下是一个利用MATLAB进行二阶系统阶跃响应仿真的示例代码：

```matlab

% 定义系统参数

wn = 5; % 无阻尼自然频率

zeta = 0.7; % 阻尼比

% 定义时间向量

t = 0:0.01:10;

% 计算阶跃响应

y = 1 ./ (1 + zetawnt + wn^2t.^2);

% 绘制阶跃响应曲线

plot(t, y);

xlabel('时间 t');

ylabel('输出 y');

title('二阶系统阶跃响应');

grid on;

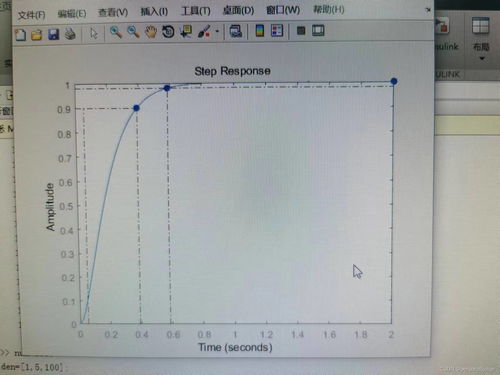

运行上述代码，可以得到如图1所示的阶跃响应曲线。通过观察曲线，我们可以分析系统的动态性能。


系统参数对阶跃响应的影响

以下分析无阻尼自然频率和阻尼比对阶跃响应的影响：

无阻尼自然频率的影响

无阻尼自然频率(omega_n)决定了系统的响应速度。当(omega_n)增大时，系统的上升时间、峰值时间和调整时间都会减小，但超调量会增大。这是因为(omega_n)增大使得系统响应更快，但同时也使得系统更容易产生振荡。

阻尼比的影响

阻尼比(zeta)决定了系统的稳定性和响应特性。当(zeta)增大时，系统的超调量会减小，但上升时间、峰值时间和调整时间会增大。这是因为(zeta)增大使得系统响应更加平稳，但同时也使得系统响应速度变慢。

结论

本文利用MATLAB软件对二阶系统的阶跃响应进行了分析，探讨了系统参数对响应的影响。通过仿真实验，我们可以直观地了解二阶系统的动态性能，为实际工程应用提供参考。
