深入解析UML系统结构图:构建清晰软件架构的利器

在软件工程领域,UML(统一建模语言)作为一种标准化的建模语言,已经成为描述软件系统架构的重要工具。本文将深入探讨UML系统结构图的概念、作用以及如何有效地使用它来构建清晰的软件架构。
一、UML系统结构图概述

UML系统结构图是UML图表中的一种,主要用于描述软件系统的静态结构。它通过展示系统中的组件、类、接口、协作以及它们之间的关系,为开发人员提供了一个直观的视图,以便更好地理解系统的整体架构。
二、UML系统结构图的作用

1. 提高沟通效率:UML系统结构图使用统一的符号和语法,使得开发人员、项目经理和利益相关者能够更有效地沟通和交流。

2. 辅助设计决策:通过UML系统结构图,开发人员可以在设计阶段发现潜在的设计问题,从而避免在开发过程中出现不必要的麻烦。

3. 文档化系统:UML系统结构图可以作为系统文档的一部分,为未来的维护和开发提供参考。

4. 支持软件开发工具:许多现代的软件开发工具都支持从UML系统结构图生成代码,或者从代码生成UML系统结构图,从而提高开发效率。

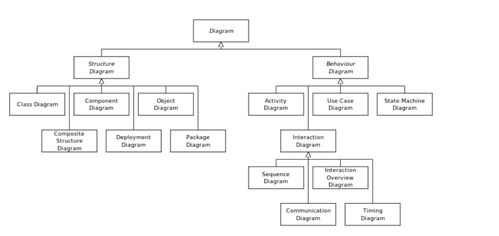

三、UML系统结构图的组成部分
1. 组件图(Component Diagram):组件图用于展示系统中的组件及其相互依赖关系。组件可以是类、接口、协作等。

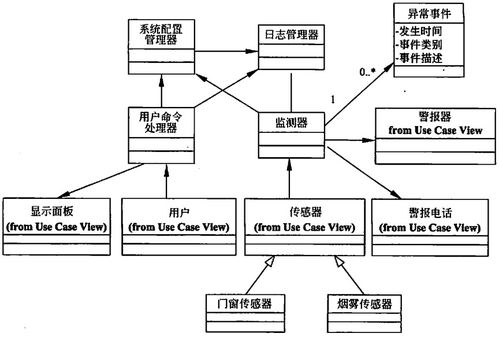

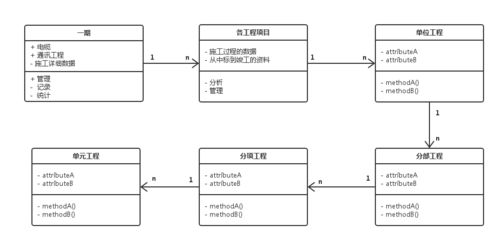

2. 类图(Class Diagram):类图描述系统中的类、类的属性以及类之间的关系。它是面向对象设计中最常用的图之一。
3. 对象图(Object Diagram):对象图是类图的实例,展示在某一时刻系统中对象的状态。

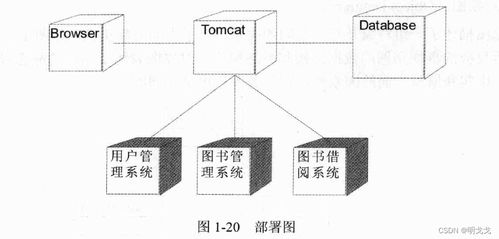

4. 部署图(Deployment Diagram):部署图表示软件在硬件上的部署情况,展示系统中的节点以及它们之间的关系。
四、如何绘制UML系统结构图
1. 确定系统边界:首先,需要明确系统的边界,即确定哪些组件属于系统内部,哪些属于外部系统。
2. 识别组件和类:根据系统需求,识别系统中的组件和类,并确定它们之间的关系。
3. 绘制组件图和类图:使用UML的符号和语法,绘制组件图和类图,展示系统中的组件、类以及它们之间的关系。
4. 添加其他视图:根据需要,可以添加对象图、部署图等其他视图,以更全面地描述系统结构。
五、UML系统结构图的应用实例
以一个简单的电子商务系统为例,我们可以使用UML系统结构图来描述其架构。在这个系统中,可能包含以下组件和类:
用户(User)
商品(Product)
订单(Order)
购物车(Shopping Cart)
支付系统(Payment System)
通过绘制组件图和类图,我们可以清晰地展示这些组件和类之间的关系,以及它们在系统中的作用。
UML系统结构图是构建清晰软件架构的重要工具。通过使用UML系统结构图,开发人员可以更好地理解系统的静态结构,提高沟通效率,辅助设计决策,并支持软件开发工具。掌握UML系统结构图的绘制方法和应用,对于软件工程师来说至关重要。
