S7-200 PLC 系统构成详解

随着工业自动化技术的不断发展，可编程逻辑控制器（PLC）在工业生产中扮演着越来越重要的角色。西门子S7-200 PLC作为一款小型、高性能的PLC产品，广泛应用于各种自动化控制系统中。本文将详细介绍S7-200 PLC的系统构成，帮助读者更好地了解和使用这款产品。

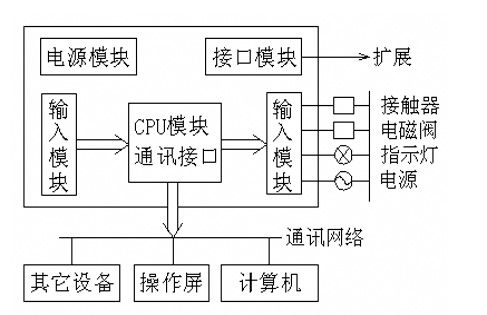

一、S7-200 PLC 的基本组成

S7-200 PLC的基本组成包括以下几个部分：

CPU模块：作为PLC的核心，负责处理输入信号、执行程序、输出信号以及与外部设备通信。

I/O模块：包括数字量输入/输出模块和模拟量输入/输出模块，用于连接外部设备，如传感器、执行器等。

扩展模块：根据实际需求，可以添加数字量、模拟量、通信等扩展模块，以增加PLC的功能。

编程设备：用于编写、调试和监控PLC程序的设备，如计算机、编程器等。

电源模块：为PLC提供稳定电源，保证其正常运行。

二、CPU模块

CPU模块是S7-200 PLC的核心，主要负责以下功能：

输入/输出处理：读取输入信号，执行程序，输出控制信号。

程序执行：根据用户编写的程序，对输入信号进行处理，生成输出信号。

通信处理：与其他PLC、上位机等设备进行通信。

故障诊断：检测PLC内部故障，并给出报警信息。

S7-200 PLC的CPU模块有多种型号，如CPU22X、CPU24X等，不同型号的CPU具有不同的性能和功能。

三、I/O模块

I/O模块是S7-200 PLC与外部设备连接的桥梁，主要包括以下几种类型：

数字量输入模块：用于读取开关量信号，如按钮、传感器等。

数字量输出模块：用于控制开关量设备，如继电器、接触器等。

模拟量输入模块：用于读取模拟量信号，如温度、压力等。

模拟量输出模块：用于控制模拟量设备，如变频器、调节阀等。

S7-200 PLC的I/O模块有多种型号，如数字量I/O模块、模拟量I/O模块等，用户可以根据实际需求选择合适的模块。

四、扩展模块

为了满足不同应用场景的需求，S7-200 PLC提供了多种扩展模块，包括：

数字量扩展模块：用于增加数字量输入/输出点数。

模拟量扩展模块：用于增加模拟量输入/输出点数。

通信扩展模块：用于实现PLC与其他设备之间的通信。

特殊功能模块：如温度控制模块、定位控制模块等。

用户可以根据实际需求选择合适的扩展模块，以扩展S7-200 PLC的功能。

五、编程设备

编程设备是编写、调试和监控PLC程序的工具，主要包括以下几种：

计算机：通过安装STEP 7-Micro/WIN软件，可以实现对S7-200 PLC的编程、调试和监控。

编程器：一种便携式编程设备，可以离线编程和调试PLC程序。

用户可以根据自己的需求选择合适的编程设备。
