随着信息技术的飞速发展，软件系统在各个行业中的应用越来越广泛。为了提高软件开发效率和质量，系统分析设计成为软件开发过程中的关键环节。统一建模语言（UML）作为一种标准化的图形化建模语言，在系统分析设计中发挥着重要作用。本文将介绍UML系统分析设计的基本概念、方法和应用，以帮助读者更好地理解和应用UML进行系统分析设计。

UML概述

统一建模语言（UML）是一种面向对象的建模语言，由对象管理组（OMG）制定。UML提供了一套标准化的图形符号，用于描述软件系统的结构、行为和交互。UML具有以下特点：

面向对象：UML以面向对象的思想为基础，强调类、对象、继承、封装等概念。

可视化：UML通过图形化的方式描述系统，使系统模型更加直观易懂。

标准化：UML具有一套标准化的图形符号，便于不同开发人员之间的沟通和协作。

可扩展性：UML允许用户自定义新的图形符号，以满足特定需求。

UML系统分析设计的基本方法

UML系统分析设计主要包括以下步骤：

需求分析：通过与用户沟通，了解系统的功能需求、性能需求、安全需求等，形成需求规格说明书。

系统设计：根据需求规格说明书，使用UML图形化工具进行系统设计，包括类图、用例图、序列图、状态图等。

代码实现：根据UML设计图，编写代码实现系统功能。

测试与优化：对系统进行测试，确保系统功能符合需求规格说明书，并对系统进行优化。

UML系统分析设计的关键图形

UML系统分析设计涉及多种图形，以下列举几种常用的图形：

类图：描述系统中类的结构，包括类的属性、方法和继承关系。

用例图：描述系统与外部用户之间的交互，包括用例、参与者、用例与参与者之间的关系。

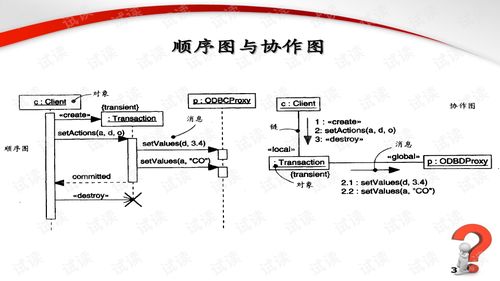

序列图：描述系统中对象之间的交互顺序，包括对象、消息和消息传递方向。

状态图：描述对象在其生命周期中的状态转换，包括状态、事件和转换条件。

活动图：描述系统中活动的执行流程，包括活动、分支、合并和结束。

UML系统分析设计的应用实例

以下以一个简单的在线购物系统为例，说明UML系统分析设计的过程。

需求分析：确定系统功能，如用户注册、商品浏览、购物车、订单管理等。

系统设计：

类图：定义用户、商品、订单等类，以及它们之间的关系。

用例图：描述用户与系统之间的交互，如用户注册、登录、浏览商品、下单等。

序列图：描述用户下单的过程，包括用户选择商品、添加到购物车、提交订单等。

代码实现：根据UML设计图，编写代码实现系统功能。

测试与优化：对系统进行测试，确保系统功能符合需求规格说明书，并对系统进行优化。

UML系统分析设计是一种有效的软件开发方法，可以帮助开发人员更好地理解和设计软件系统。通过UML图形化工具，可以清晰地描述系统的结构、行为和交互，提高软件开发效率和质量。在实际应用中，开发人员应根据项目需求，灵活运用UML进行系统分析设计。
