PLC系统硬件：核心组件与功能解析

可编程逻辑控制器（PLC）作为现代工业自动化控制的核心设备，其硬件系统的设计直接影响到系统的性能和可靠性。本文将详细介绍PLC系统硬件的核心组件及其功能。

一、PLC系统概述

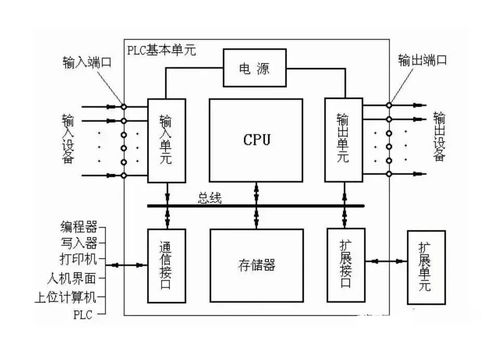

PLC系统硬件主要由以下几个部分组成：中央处理单元（CPU）、输入输出模块（I/O模块）、电源模块、通信模块、编程器等。这些组件协同工作，实现对工业生产过程的自动化控制。

二、中央处理单元（CPU）

CPU是PLC系统的核心，负责执行用户编写的程序，实现对输入信号的采集、处理和输出信号的生成。CPU具有高速处理能力，能够实时响应工业现场的各种控制需求。

主要功能包括：

执行用户程序，进行逻辑运算、定时、计数等操作。

读取输入模块的信号，生成输出信号。

监控系统运行状态，进行故障诊断。

三、输入输出模块（I/O模块）

I/O模块是PLC系统与外部设备进行信息交换的桥梁。它将外部设备的信号转换为CPU可以处理的数字信号，并将CPU的处理结果输出到外部设备。

主要类型包括：

数字输入模块：用于接收开关量信号，如按钮、传感器等。

数字输出模块：用于控制开关量设备，如继电器、电磁阀等。

模拟输入模块：用于接收模拟量信号，如温度、压力等。

模拟输出模块：用于控制模拟量设备，如调节阀、变频器等。

四、电源模块

电源模块为PLC系统提供稳定的电源供应，确保系统正常运行。它将输入的交流电源转换为PLC所需的直流电源，并具备过压、过流、短路等保护功能。

主要功能包括：

将交流电源转换为直流电源。

提供稳定的电源输出。

具备过压、过流、短路等保护功能。

五、通信模块

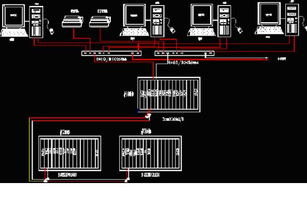

通信模块负责PLC系统与其他设备或系统之间的数据交换。它支持多种通信协议，如Modbus、Profibus、CAN等，实现远程监控、数据采集、设备控制等功能。

主要功能包括：

支持多种通信协议。

实现远程监控、数据采集、设备控制等功能。

提高系统可靠性和扩展性。

六、编程器

编程器是用于编写、调试和监控PLC程序的设备。它通常采用图形化编程语言，如梯形图、功能块图等，方便用户进行程序开发。

主要功能包括：

编写、调试和监控PLC程序。

支持多种编程语言和编程方式。

提供丰富的编程工具和调试功能。

PLC系统硬件是工业自动化控制的核心，其设计直接影响到系统的性能和可靠性。了解PLC系统硬件的核心组件和功能，有助于用户更好地选择和配置PLC系统，提高工业生产效率。
