TT系统与TN系统：低压配电系统的两种接地方式解析

在低压配电系统中，为了保证电气设备的安全运行和人身安全，接地系统起着至关重要的作用。其中，TT系统和TN系统是两种常见的接地方式。本文将详细介绍这两种系统的原理、特点以及适用场景。

TT系统的原理与特点

TT系统，全称为“保护接地系统”，其特点是电源中性点直接接地，而电气设备的外露可导电部分（如金属外壳）也直接接地。这种接地方式具有以下特点：

电源中性点接地，提高了系统的可靠性。

设备外壳接地，降低了触电风险。

适用于环境条件较差、易发生一相接地或火灾爆炸的场所。

不适用于施工现场，常用TN-S接零保护系统。

TN系统的原理与特点

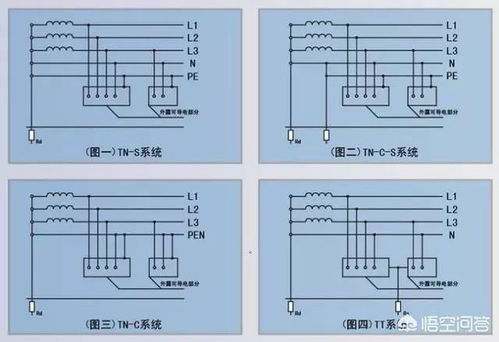

TN系统，全称为“保护接零系统”，其特点是电源中性点接地，电气设备的外露可导电部分与电源端接地点有直接电气连接。TN系统分为以下三种形式：

TN-C：电源中性线与保护线合在一起。

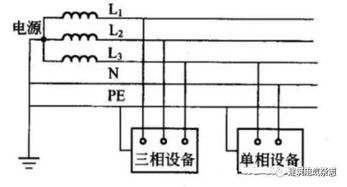

TN-S：电源中性线与保护线分开。

TN-C-S：电源中性线与保护线部分合在一起。

TN系统的特点如下：

电源中性点接地，提高了系统的可靠性。

设备外壳与电源端接地点有直接电气连接，降低了触电风险。

适用于各种环境条件，包括施工现场。

TT系统与TN系统的区别

TT系统和TN系统在接地方式上存在以下区别：

电源中性点接地：TT系统电源中性点直接接地，TN系统电源中性点接地。

设备外壳接地：TT系统设备外壳直接接地，TN系统设备外壳与电源端接地点有直接电气连接。

适用场景：TT系统适用于环境条件较差的场所，TN系统适用于各种环境条件。

TT系统与TN系统的混用风险

在同一个低压配电系统中，TT系统和TN系统不能混用。混用会导致以下风险：

当设备发生接地故障时，故障电压可能通过PE线传导到其他设备外壳，造成触电事故。

当保护接零设备发生接地故障时，故障电流无法使保护电器跳闸，增加了触电风险。

重复接地在TN系统中的作用

在TN系统中，重复接地的主要作用是防止PE线或PEN线断线。当PE线或PEN线断线时，断线后的设备将变成TT系统，增加了触电风险。因此，重复接地有助于提高系统的安全性。

TT系统和TN系统是低压配电系统中两种常见的接地方式。了解它们的原理、特点以及适用场景，有助于我们在实际工程中正确选择接地方式，确保电气设备的安全运行和人身安全。
