什么是TN-S系统？

TN-S系统，全称为“保护接零系统”，是一种常见的低压配电系统。它是一种中性点直接接地，电气设备外露可导电部分通过保护导体（PE导体）连接到电源中性点（N点）的系统。TN-S系统在电气工程中应用广泛，尤其在需要高安全性和可靠性的场合。

TN-S系统的组成

TN-S系统由以下几个部分组成：

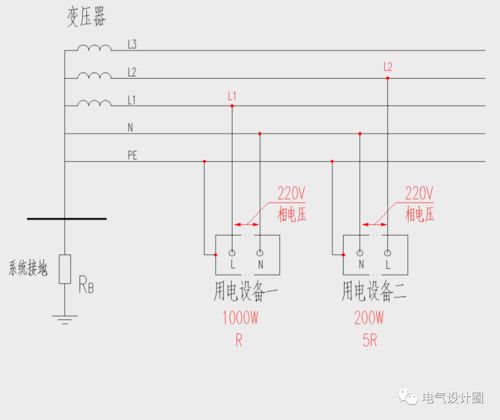

电源中性点（N点）：通常位于低压配电柜处，直接接地。

保护导体（PE导体）：连接电气设备的外露可导电部分与电源中性点。

中性导体（N导体）：连接电源中性点与电气设备的正常工作零线。

相线（L线）：提供电源的相电压。

TN-S系统的特点

TN-S系统具有以下特点：

安全性高：由于保护导体（PE导体）与中性导体（N导体）分开，当发生漏电时，短路电流会迅速通过PE导体返回电源中性点，从而保护人身安全。

可靠性高：TN-S系统在正常运行时，PE导体不通过负荷电流，因此电气设备的金属外壳在正常运行时不带电，提高了系统的可靠性。

适用范围广：TN-S系统适用于各种电气设备，尤其适用于数据处理和精密电子仪器设备的供电。

维护方便：由于PE导体与N导体分开，维护时可以单独检查和更换，提高了维护效率。

TN-S系统的应用范围

TN-S系统在以下场合应用广泛：

大型民用建筑：如商场、酒店、办公楼等。

住宅小区：为居民提供安全、可靠的供电。

数据处理中心：为计算机等精密电子设备提供稳定、可靠的电源。

爆炸危险环境：如石油、化工、煤矿等。

TN-S系统的优势与不足

TN-S系统具有以下优势：

安全性高：TN-S系统能够有效防止漏电事故，保障人身安全。

可靠性高：系统运行稳定，故障率低。

维护方便：维护时可以单独检查和更换，提高了维护效率。

TN-S系统也存在一些不足：

成本较高：TN-S系统所需的电线根数较多，投资成本较高。

施工难度较大：TN-S系统的施工需要较高的技术水平。

TN-S系统是一种安全、可靠、维护方便的低压配电系统。在电气工程中，TN-S系统得到了广泛应用，尤其在需要高安全性和可靠性的场合。尽管TN-S系统存在一些不足，但其优势仍然使其成为电气工程中的首选系统。
