matlab 二阶系统在单位,二阶系统的基本概念

在控制工程领域，二阶系统因其简洁的数学模型和丰富的物理意义而被广泛应用。本文将基于MATLAB软件，对二阶系统在单位阶跃信号作用下的动态性能进行分析，探讨其响应特性及其影响因素。

二阶系统的基本概念

二阶系统是指由两个一阶环节组成的系统，其传递函数通常表示为G(s) = K / (s^2 + 2ζω_n s + ω_n^2)，其中K为系统的增益，ζ为阻尼比，ω_n为无阻尼自然频率。二阶系统在工程实践中具有广泛的应用，如电机控制、振动分析等。

单位阶跃响应分析

单位阶跃响应是指系统在单位阶跃信号作用下的输出响应。在MATLAB中，我们可以使用`step`函数来绘制二阶系统的单位阶跃响应曲线。以下是一个简单的MATLAB代码示例：

```matlab

% 定义二阶系统参数

K = 1;

zeta = 0.5;

omega_n = 2;

% 定义传递函数

num = [K];

den = [1 2zetaomega_n omega_n^2];

% 绘制单位阶跃响应曲线

figure;

step(num, den);

title('二阶系统单位阶跃响应');

xlabel('时间 (s)');

ylabel('输出');

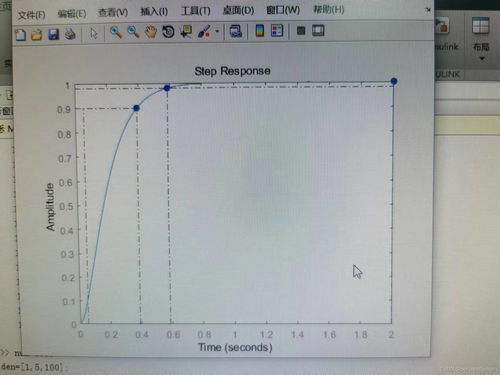

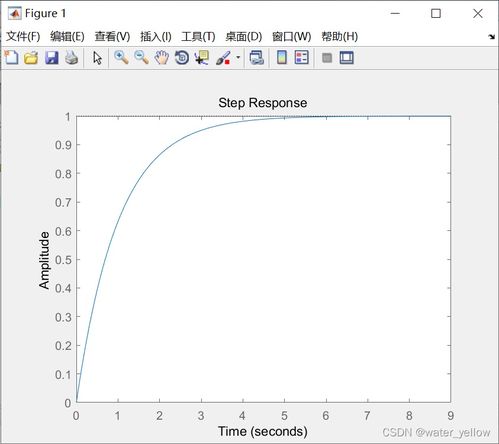

通过运行上述代码，我们可以得到一个典型的二阶系统单位阶跃响应曲线。从曲线中，我们可以观察到以下特点：

当阻尼比ζ

当阻尼比ζ = 1时，系统处于临界阻尼状态，响应曲线无振荡，上升时间最短。

当阻尼比ζ > 1时，系统处于过阻尼状态，响应曲线无振荡，上升时间较长。

影响因素分析

二阶系统的动态性能受以下因素影响：

阻尼比ζ：阻尼比决定了系统的响应速度和稳定性。随着阻尼比的增大，系统的响应速度变慢，稳定性提高。

无阻尼自然频率ω_n：无阻尼自然频率决定了系统的振荡频率。频率越高，系统响应越快，但稳定性可能降低。

增益K：增益决定了系统的输出幅度。随着增益的增大，系统的输出幅度增加，但稳定性可能降低。

MATLAB仿真分析

在MATLAB中，我们可以通过改变二阶系统的参数，观察其对单位阶跃响应的影响。以下是一个简单的MATLAB代码示例，用于分析阻尼比对单位阶跃响应的影响：

```matlab

% 定义二阶系统参数

K = 1;

omega_n = 2;

% 阻尼比取值范围

zeta_values = [0.1, 0.5, 0.9, 1.5];

% 绘制不同阻尼比下的单位阶跃响应曲线

figure;

hold on;

for i = 1:length(zeta_values)

num = [K];

den = [1 2zeta_values(i)omega_n omega_n^2];

step(num, den);

legend('ζ = ' num2str(zeta_values(i)));

title('不同阻尼比下的单位阶跃响应');

xlabel('时间 (s)');

ylabel('输出');

hold off;

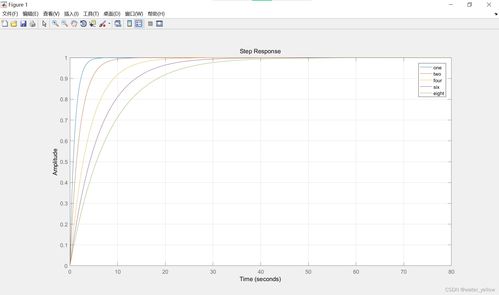

通过运行上述代码，我们可以观察到不同阻尼比下单位阶跃响应曲线的变化。从曲线中，我们可以得出以下结论：

随着阻尼比的增大，系统的响应速度变慢，上升时间延长。

当阻尼比接近1时，系统的响应速度最快，上升时间最短。

当阻尼比过大时，系统的响应速度变慢，稳定性提高，但可能存在超调现象。

结论

本文基于MATLAB软件，对二阶系统在单位阶跃信号作用下的动态性能进行了分析。通过仿真实验，我们了解了阻尼比、无阻尼自然频率和增益对系统响应的影响。这些结论对于二阶系统的设计和分析具有重要的指导意义。
