TN-C系统：低压配电系统的基本构成与特点

在低压配电系统中，TN-C系统是一种常见的接地方式，它以其独特的结构和功能在电力系统中扮演着重要角色。本文将详细介绍TN-C系统的基本构成、特点及其在电力系统中的应用。

首先，我们来明确TN-C系统的定义。TN-C系统，全称为TN-C-S系统中的TN-C部分，它指的是在低压配电系统中，电源变压器中性点接地，同时保护零线（PE）与工作零线（N）共用同一根导线，这根导线被称为保护中性线（PEN）。

TN-C系统的构成相对简单，主要由以下几部分组成：

电源变压器：其中性点直接接地，为整个系统提供稳定的电源。

中性线（N）：作为系统的中性导体，与电源中性点相连。

保护线（PE）：用于保护电气设备的外露可导电部分，防止触电事故发生。

用户端设备：包括各种电气设备，如电动机、照明设备等，其金属外壳通过保护线与系统接地。

TN-C系统具有以下特点：

节省导线：由于保护零线与工作零线共用，TN-C系统可以节省一根导线，降低安装成本。

结构简单：TN-C系统的构成相对简单，便于安装和维护。

适用范围广：TN-C系统适用于各种低压配电系统，如住宅、商业建筑、工业生产等。

安全性相对较低：在TN-C系统中，当保护中性线（PEN）断开或三相负载不平衡时，可能会导致设备金属外壳带电，存在安全隐患。

住宅小区：TN-C系统在住宅小区的低压配电系统中应用较为普遍，可以满足居民生活用电需求。

商业建筑：在商业建筑中，TN-C系统可以满足商场、酒店、办公楼等场所的用电需求。

工业生产：在工业生产中，TN-C系统可以满足工厂、车间等场所的用电需求。

TN-S系统：将保护线（PE）与中性线（N）分开布线，提高系统的安全性。

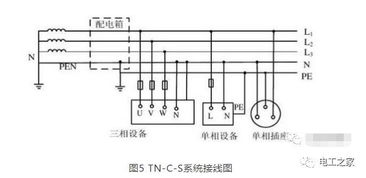

TN-C-S系统：在TN-C系统的基础上，将保护线（PE）与中性线（N）在进入建筑物前分开，提高系统的安全性。

采用更高等级的绝缘材料和设备：提高电气设备的绝缘性能，降低触电风险。

TN-C系统作为一种常见的低压配电系统接地方式，在电力系统中发挥着重要作用。了解TN-C系统的基本构成、特点及其应用，有助于我们更好地掌握电力系统的运行规律，提高电力系统的安全性。
